3Dプリントでランプを作りました。製作プロセスをご紹介します。
Created a 3D printed lamp. Sharing the development process.
要件定義
Requirement Definition
- 光源：LED
- バッテリー駆動 – どこでも設置OK
ACアダプター – コンセントでも使用OK - 造形方式：FDM
- Light source: LED
- Mobile battery – Can be placed anywhere
Electric outlet with AC adapter - Power outlet also can be used
- Printing technology: FDM
製作プロセス
Development Process
アイデアを書き出してスケッチ
Ideation and sketching

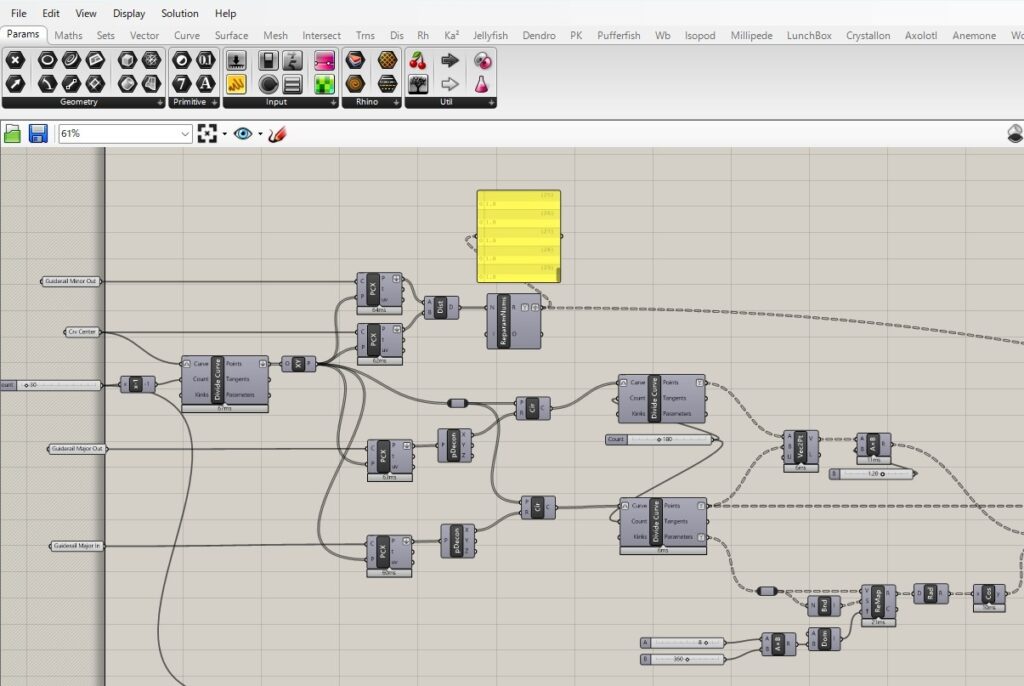

シェード部の3DモデリングにはGrasshopperを使用
3D modeling with Grasshopper for a lamp shade

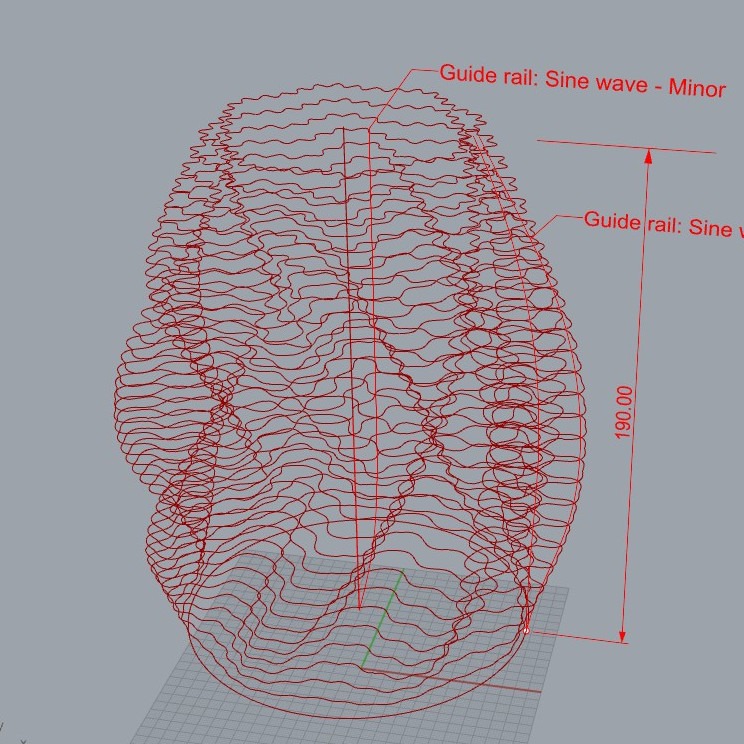

Sine波を複数重複し回転。周波数などパラメータを調整して多様なバリエーションの試行が容易にできます。
Drawing multiple sine waves and rotating them

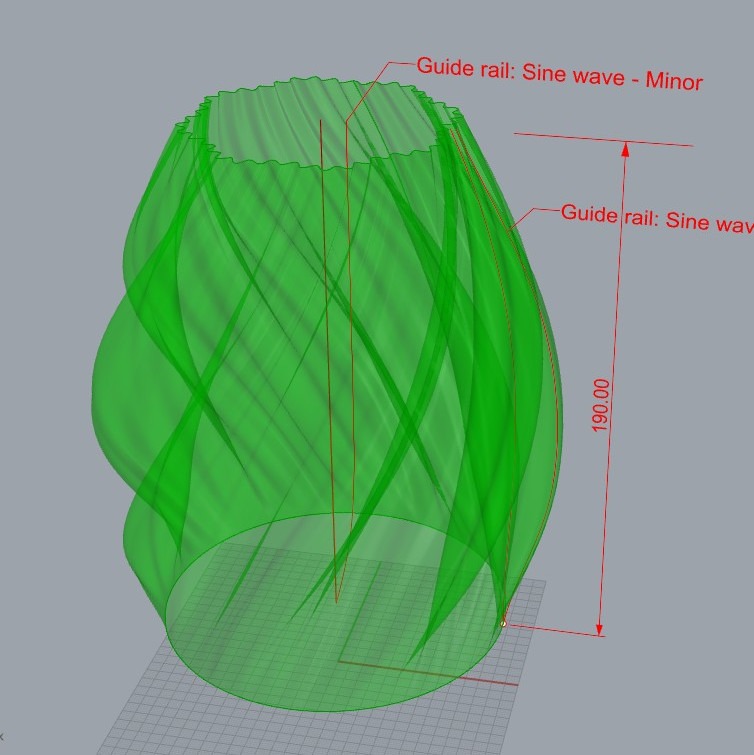

そして曲線群をロフト
And lofting the curves

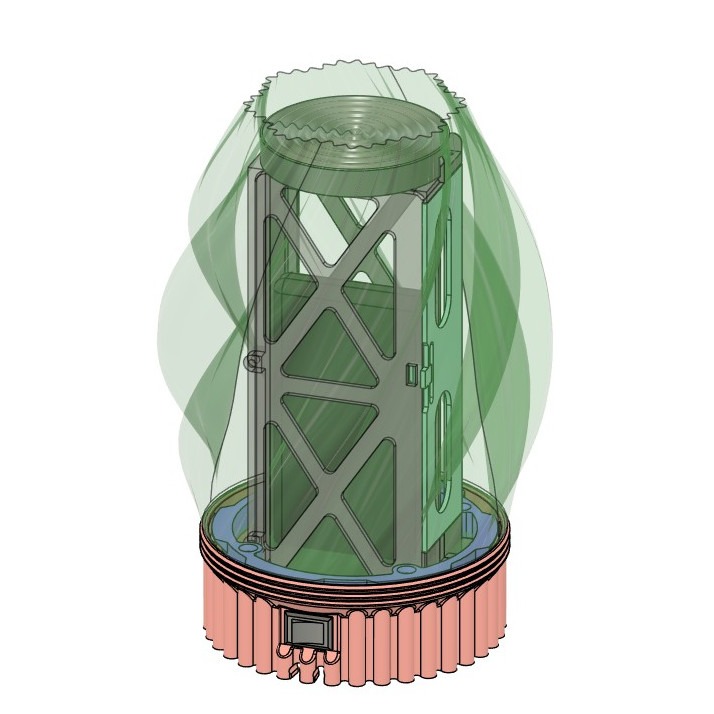

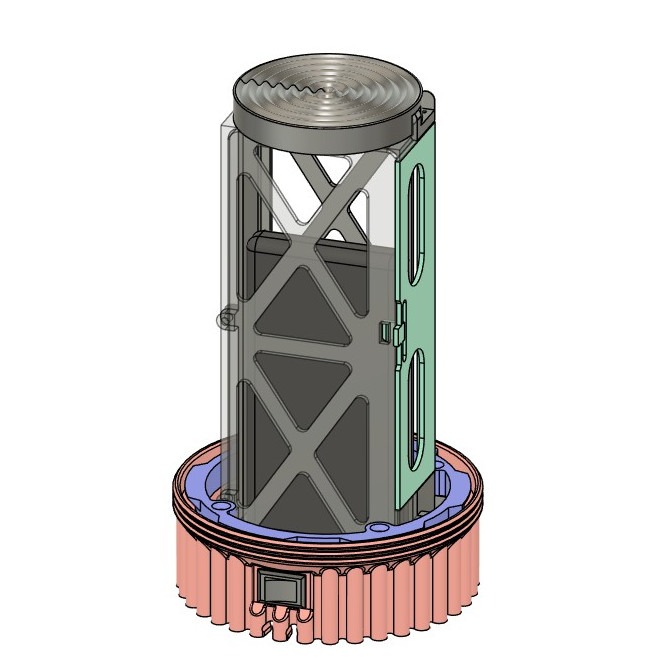

台座と内部フレームの3DモデリングにはAutodesk Fusionを使用
3D modeling with Autodesk Fusion for pedestal and endoskeleton
設計完了
Design completed
3Dプリント（FDM方式）でパーツ造形
3D printing (FDM) the parts

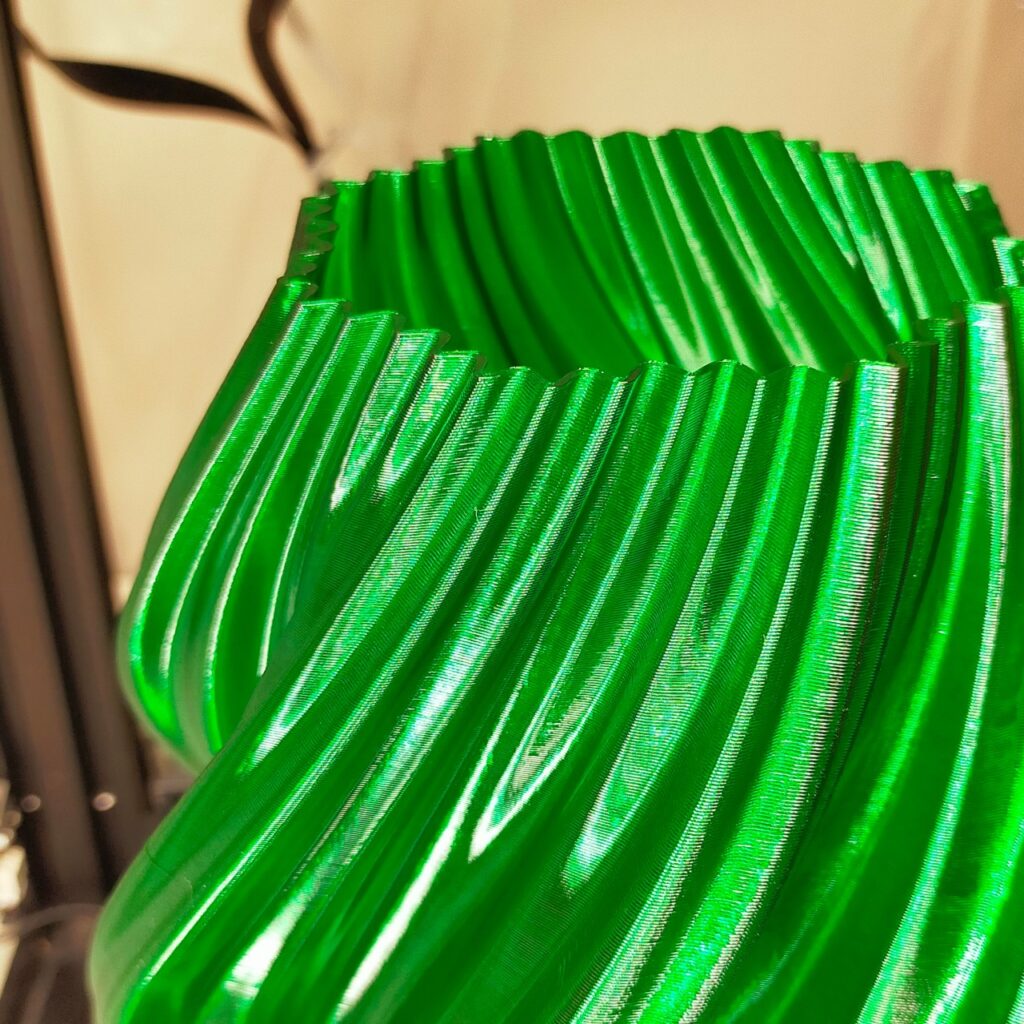

シェード部：PETG – 高い透明度。研磨など後加工なしでも滑らかな表面を得られます。
Shade: PETG – High transparency. Smooth surface without postprocessing such as polishing.

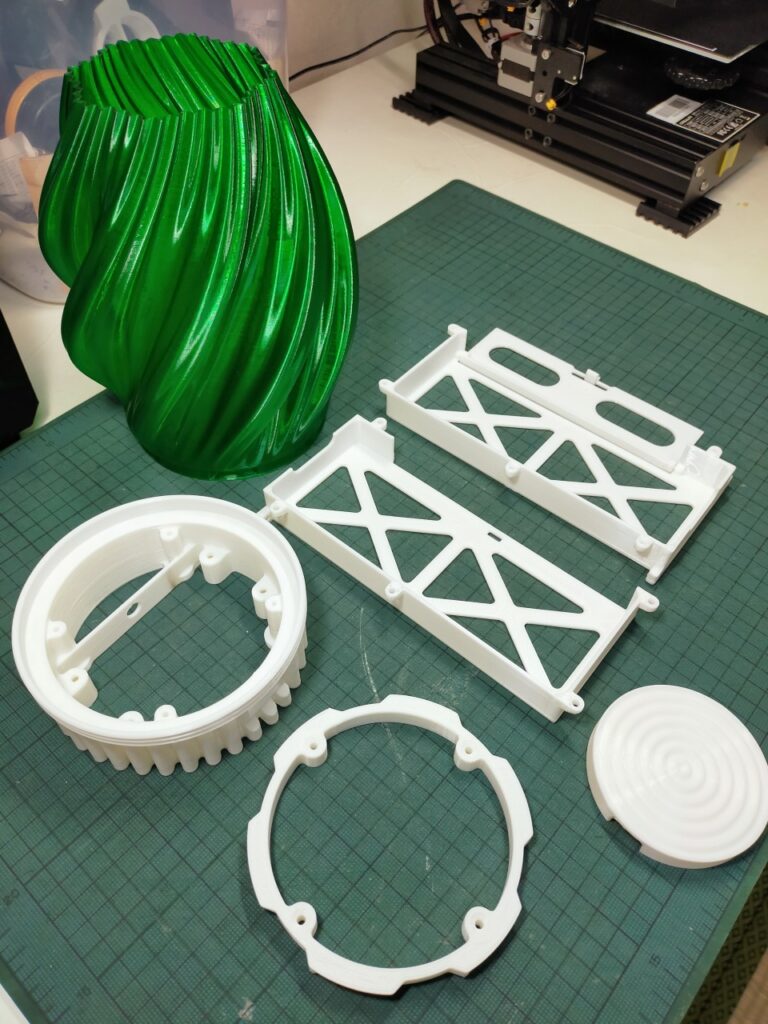

構成パーツ群。台座と内部フレームにはPLAを使用しています。
3D printed parts. PLA is used for pedestal and endoskeleton.

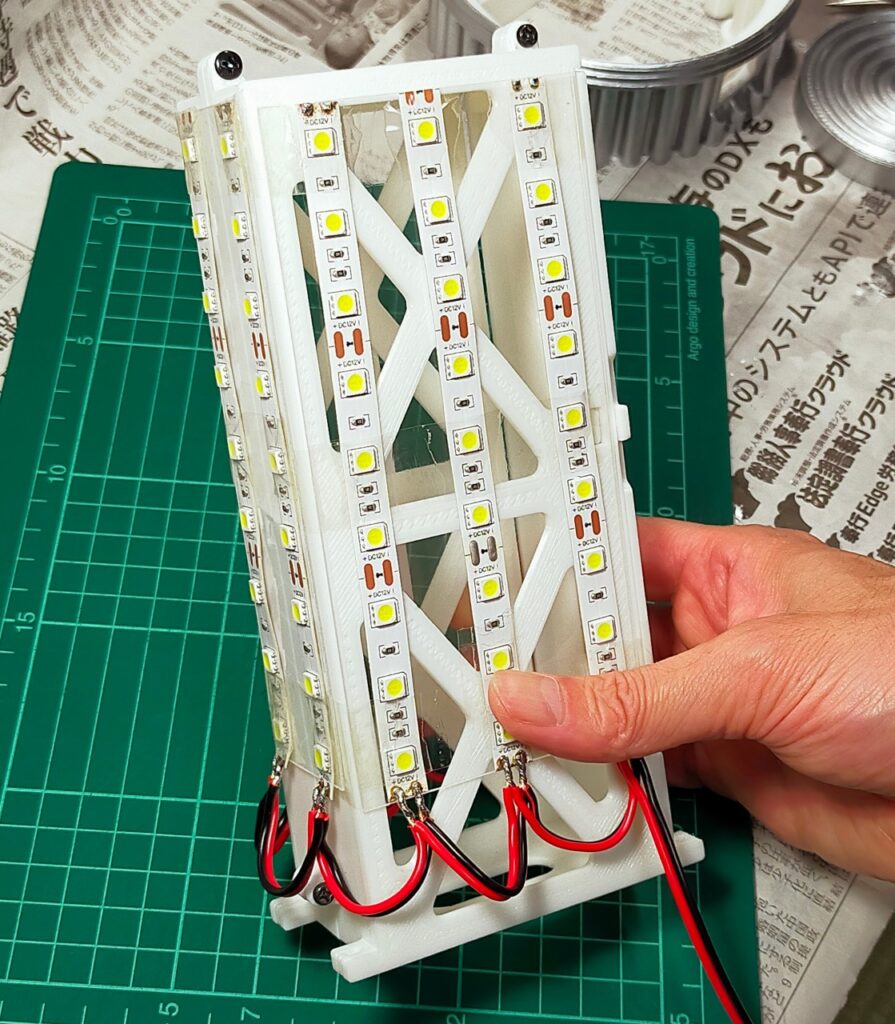

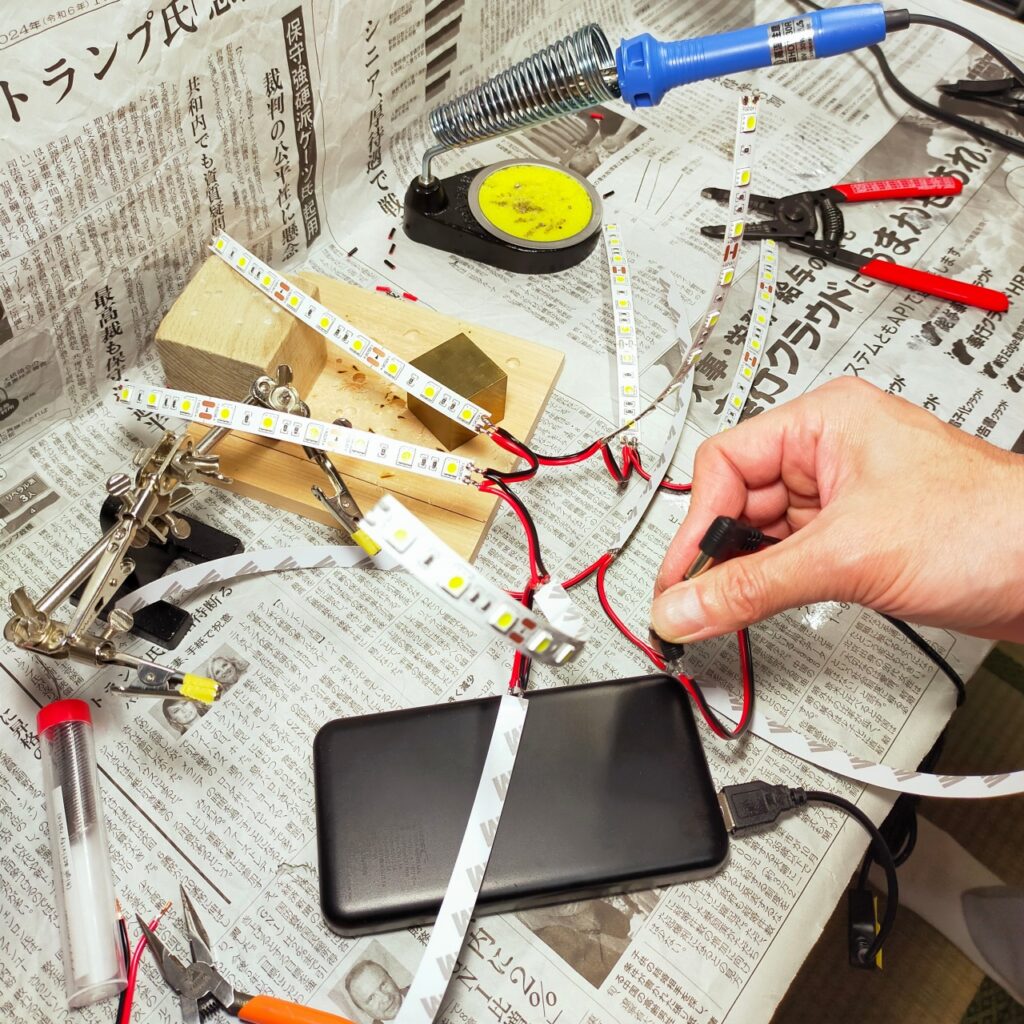

LEDテープの配線作業
Wiring LED tapes
バッテリーボックス兼LEDフレームの組立
Assembly of battery box and LED frame

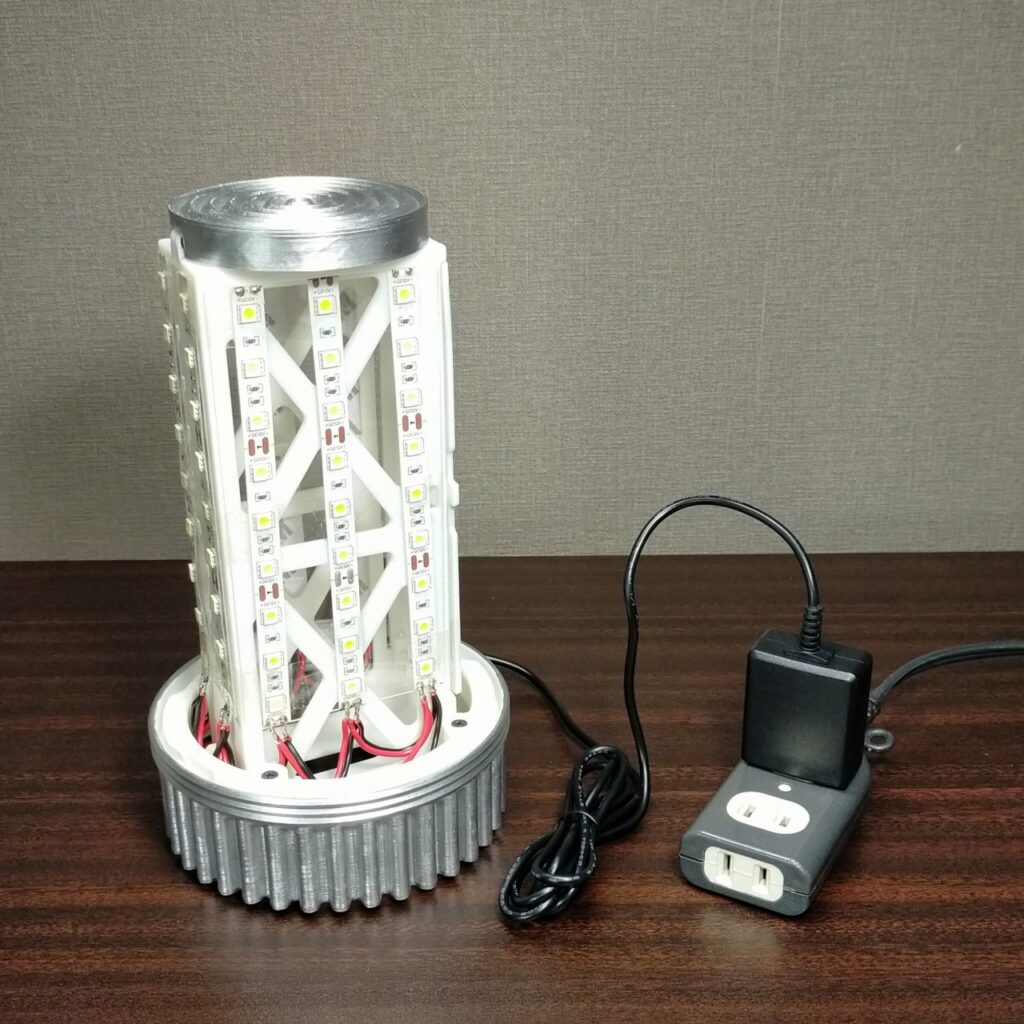

台座と内部フレームの組立完了
Completing assembly of pedestal and endoskeleton

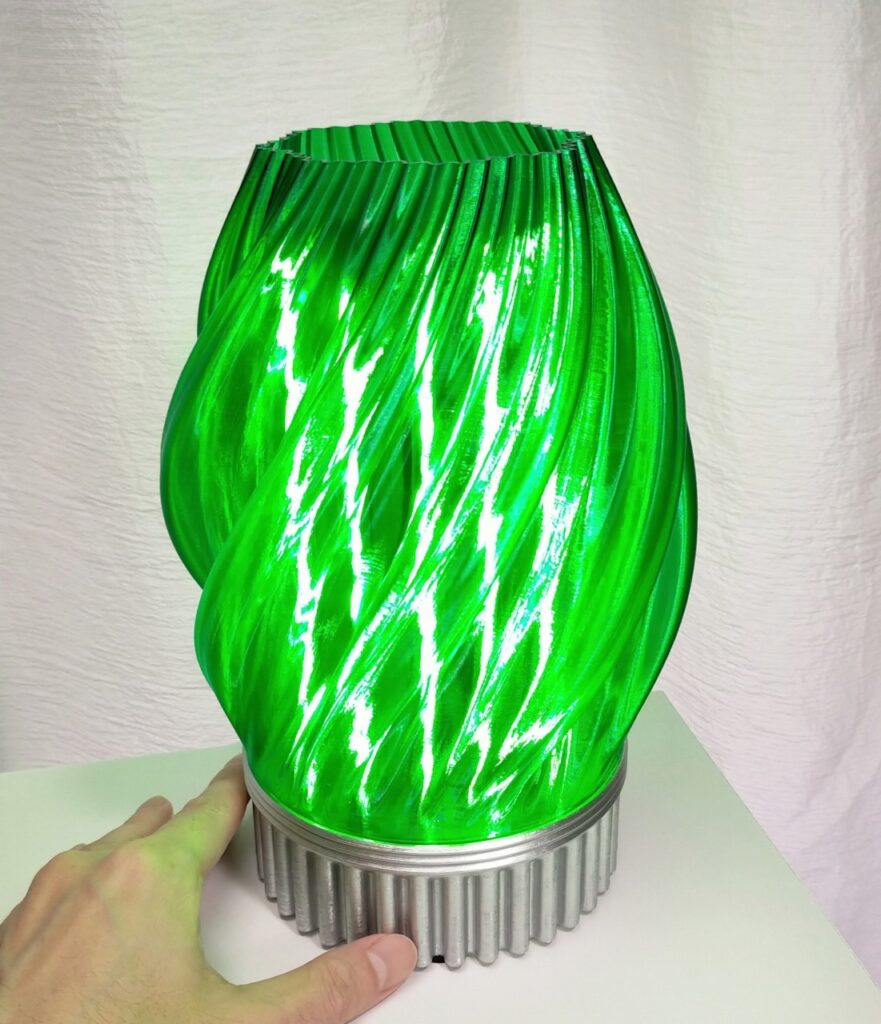

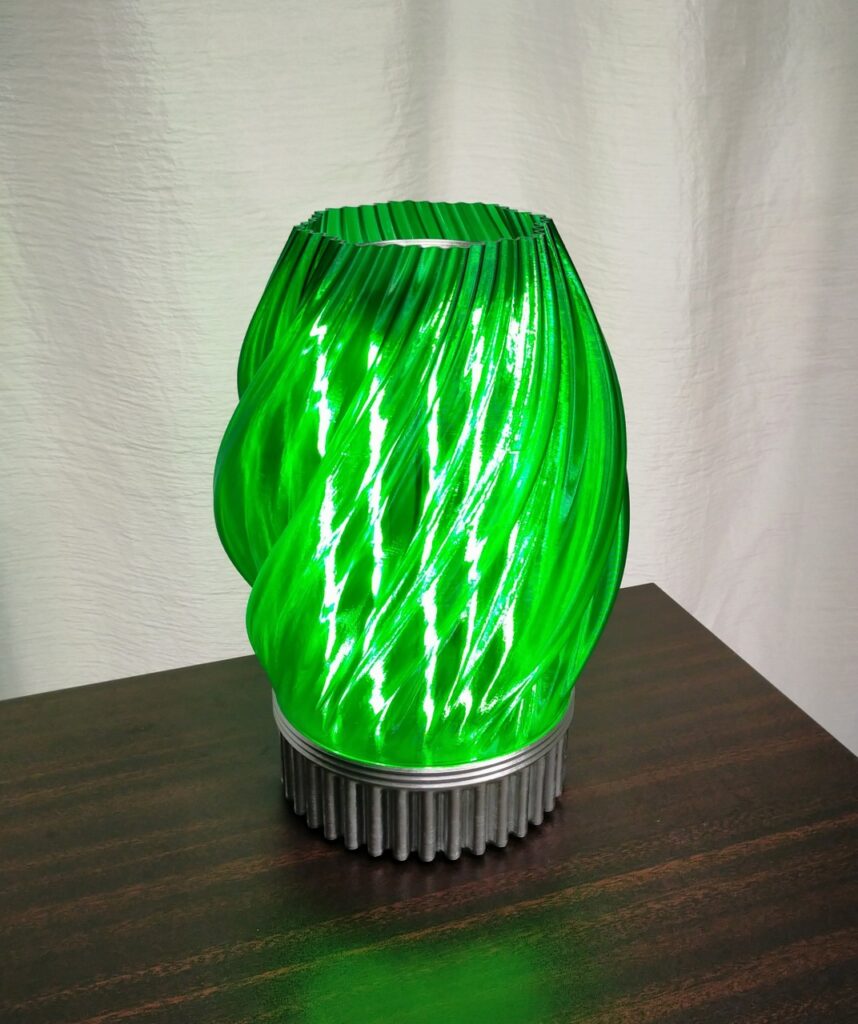

完成
Completion
機能
Features

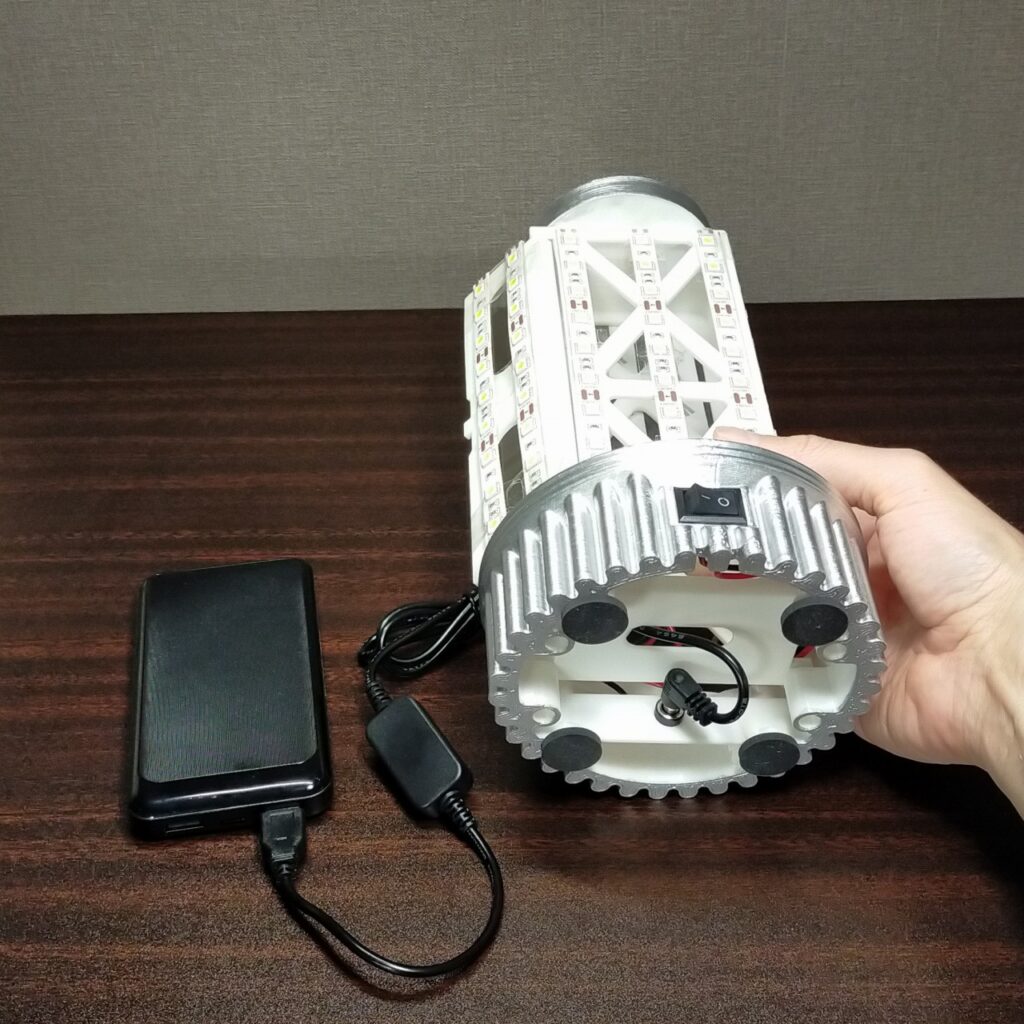

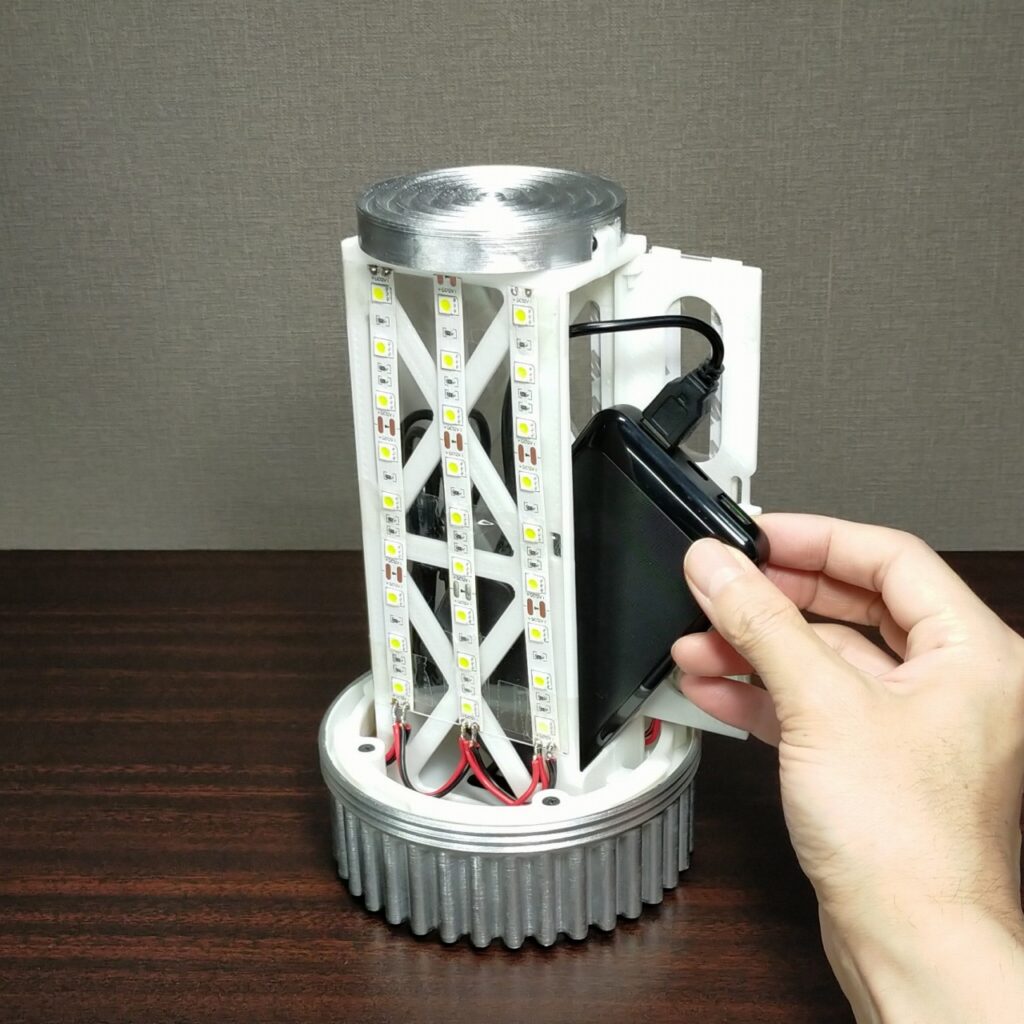

普段スマホなどにお使いのモバイルバッテリを格納可能、コンセントがない場所にも設置できます。
Mobile battery can be mounted inside endoskeleton. This lamp can be placed in rooms without electrical outlets.
ACアダプタを使用してコンセントにも接続可能です。
Also electric outlets can be used through AC adaptor.
